Capteur de CO₂ connecté

Projet de spécialité Sciences de l'Ingénieur, réalisé en équipe de trois : mesurer la qualité de l'air et la réguler automatiquement.

Période
Janv. – Fév. 2023
Équipe
3 élèves
Cadre
Spécialité SI
Cartes
2 × micro:bit

01Objectif

Projet de spécialité Sciences de l'Ingénieur en terminale, réalisé en équipe de trois : concevoir un système qui mesure le taux de CO₂ d'une pièce et régule la qualité de l'air en ouvrant ou fermant une fenêtre automatiquement.

02Architecture

Le système repose sur deux cartes micro:bit (une principale programmée en Python, une secondaire), reliées aux capteurs et actionneurs.

  • Entrée : capteur de CO₂ ;
  • Sorties : écran LCD, LED RGB (code couleur selon la qualité de l'air), moteur DC ;
  • Modélisation : SysML (cas d'utilisation, exigences, définition de blocs) ;
  • Conception mécanique : boîtier modélisé en 3D sous SolidWorks.

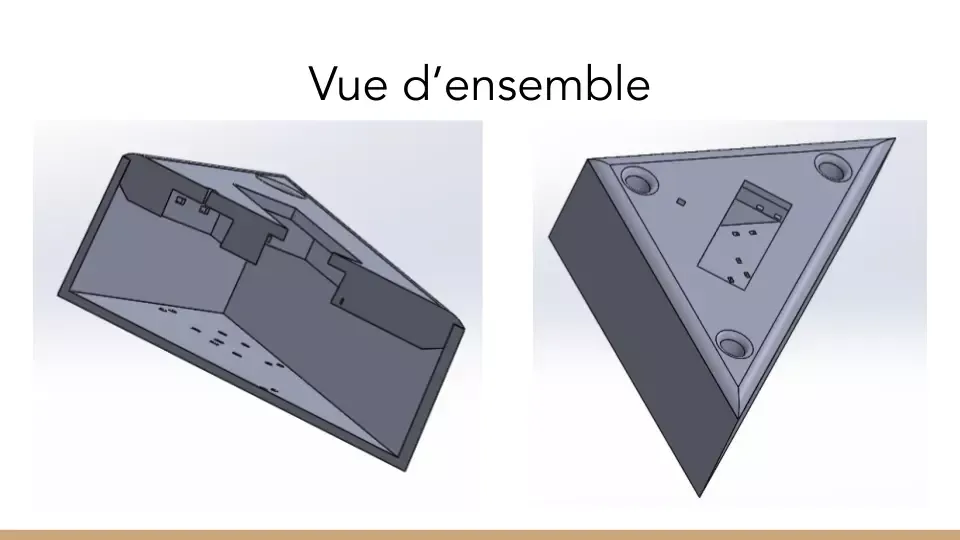

Vue d'ensemble du boîtier en CAO
Boîtier modélisé sous SolidWorks

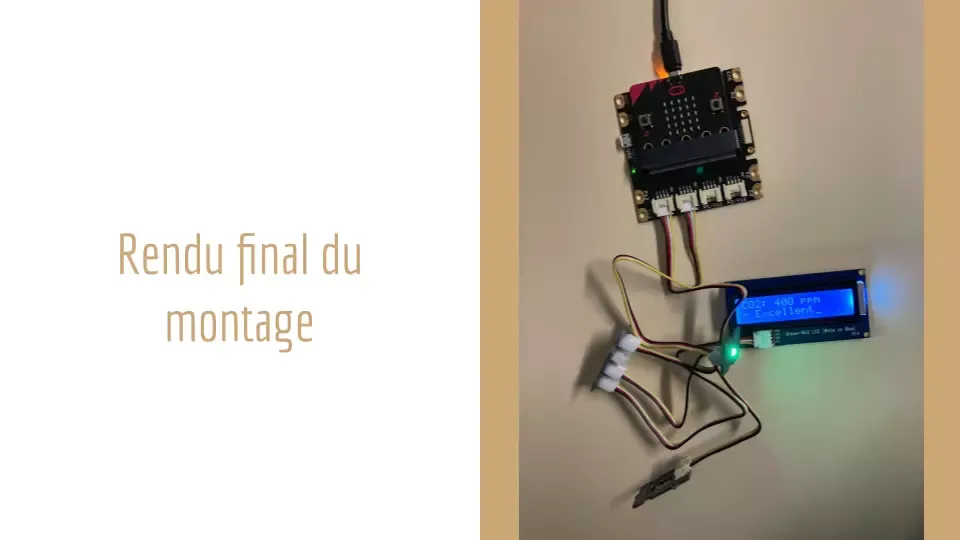

Montage final avec écran LCD
Montage final : carte, capteur et écran

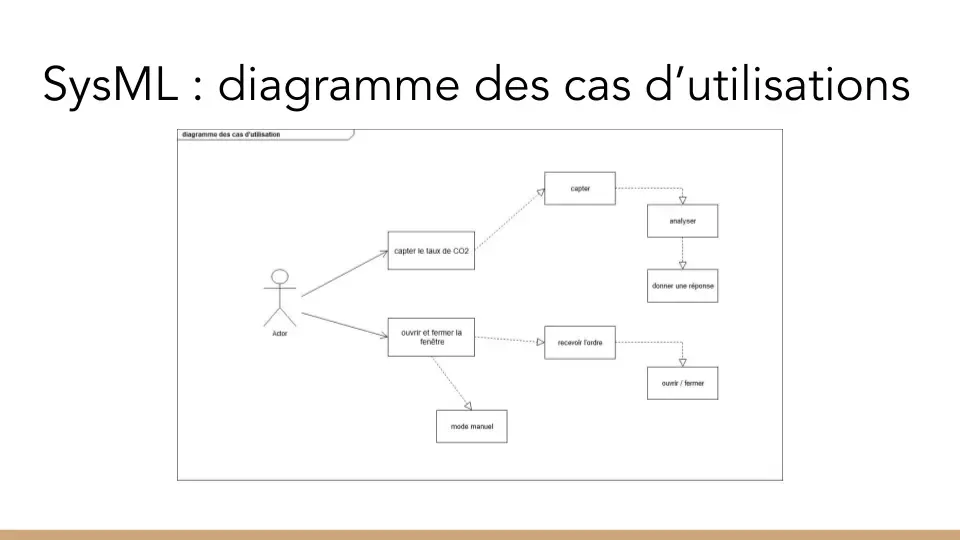

Diagramme SysML des cas d'utilisation
SysML : cas d'utilisation

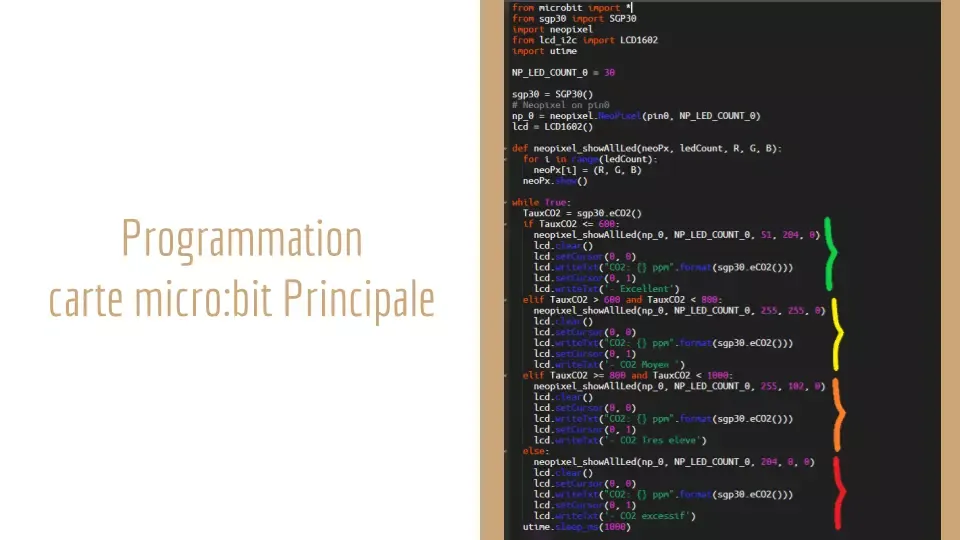

Code Python de la carte principale
Code de la carte principale (Python)

03Avec mon regard d'aujourd'hui

C'était mon premier objet connecté, conçu pour fonctionner. Aujourd'hui, les premières questions que je me poserais seraient celles d'un attaquant : comment les deux cartes communiquent-elles, et qu'est-ce qui empêche un tiers d'envoyer un faux ordre d'ouverture ? Que fait le système si le capteur renvoie une valeur aberrante ? Authentifier les messages et prévoir un état de repli sûr, c'est exactement ce qui sépare un objet connecté d'un objet connecté sûr.
